平博pinnacle是国内唯一一家具有4000m³以上高炉配套顶燃式热风炉总承包业绩和能力的单位，拥有具有自主知识产权的新一代绿色智能顶燃式热风炉技术，拥有13项专利，在国内外140余座高炉上应用，占据国内40%以上市场份额，并拓展到亚洲、欧洲、南美、非洲等国外市场。其中4000m³以上高炉配套热风炉总承包业绩7座，3000~4000m³高炉配套热风炉业绩7座。平博pinnacle的顶燃式热风炉技术经过近20年的不断发展，创造了多项国内第一：

设计了中国第一座顶燃式热风炉——莱钢3#750m³高炉配套热风炉；

自主设计总承包了中国5000m³级高炉顶燃式热风炉工程——山钢日照精品基地2X5100m³高炉热风炉系统；

中国第一个内燃式改成顶燃式热风炉工程——2006年攀钢2#高炉热风炉改造项目；

中国第一个3000m³级高炉炉容的内燃式改成顶燃式热风炉工程——邯钢3200m³高炉热风炉改造项目；

欧洲第一个内燃式改成顶燃式热风炉工程——阿赛洛米塔尔波兰工厂热风炉改造项目；

国内专业性的热风炉工程技术公司，专门从事热风炉系统的技术开发、工程咨询和总承包工作，拥有技术研发、工程设计、施工管理、设备材料监制、开车等一大批专业人才。

热风炉生产可达到以下指标：

①纯烧高炉煤气（760Kcal/Nm³）、无外加燃烧炉系统，风温达到1250℃，外加燃烧炉系统风温达到1300℃，煤气消耗控制在580Nm³/h以下；

②寿命长：炉本体和外围管系同时保证两代高炉炉役；

③投资省：比同类型其它热风炉节省投资10%以上；

④环保：CO排放＜100PPm，Nox排放＜50mg/Nm³ 。

 

改进型顶燃式热风炉十大特色技术：

1、高效低氮燃烧技术：燃烧室截面温度分布均匀度提高10%，温差＜25 ℃；

2、燃烧器隔热层：可使空煤气环腔外壁温度降低200℃，有效降低热损失；

3、炉壳全钢支撑臂结构：取消支撑臂耐火混凝土，节省投资；

4、蓄热体建立温度场的理念：改变以往片面截取蓄热体纵向温度点进行蓄热体计算的方式，全面分析蓄热体热交换过程，建立温度场热交换模型，加入时间坐标，精确得出蓄热体关键设计指标：加热面积和蓄热能力（砖重）；

5、燃烧室炉壳高效防晶间应力腐蚀系统：有效解决Nox产生的晶间应力腐蚀问题；

6、碟形炉底结构：彻底解决刚性炉底上翘现象；

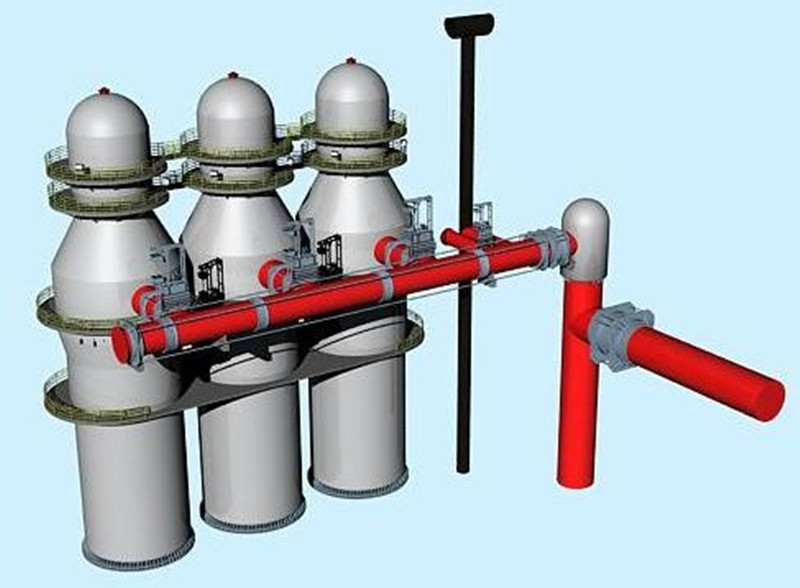

7、热风管系补偿技术，合理设置补偿器、拉杆、支架，分段补偿，合理消除应力；

（1）合理设置支管补偿器，避免热风阀法兰受扭矩；

（2）总管-支管三岔口设导向点，避免挤砖掉砖；

（3）合理消除固定点水平推力，大大减小框架受力；

（4）绝热层使用低铁莫来石保温砖，抗高温高压性能好，长期使用不粉化；

（5）稳定的热风出口结构：热风出口完全坐落在炉体直段上，使用组合砖砌筑；形式，热风出口采用稳定的三环结构，彻底解决热风出口易跑风发热的弱点，保证热风出口长期使用稳定性；

（6）热风管系测温系统；

8、自动烧炉控制系统：提高风温5℃，节省煤气消耗5%；

9、冷风分配装置：提高冷风在蓄热体截面上的均匀度10%；

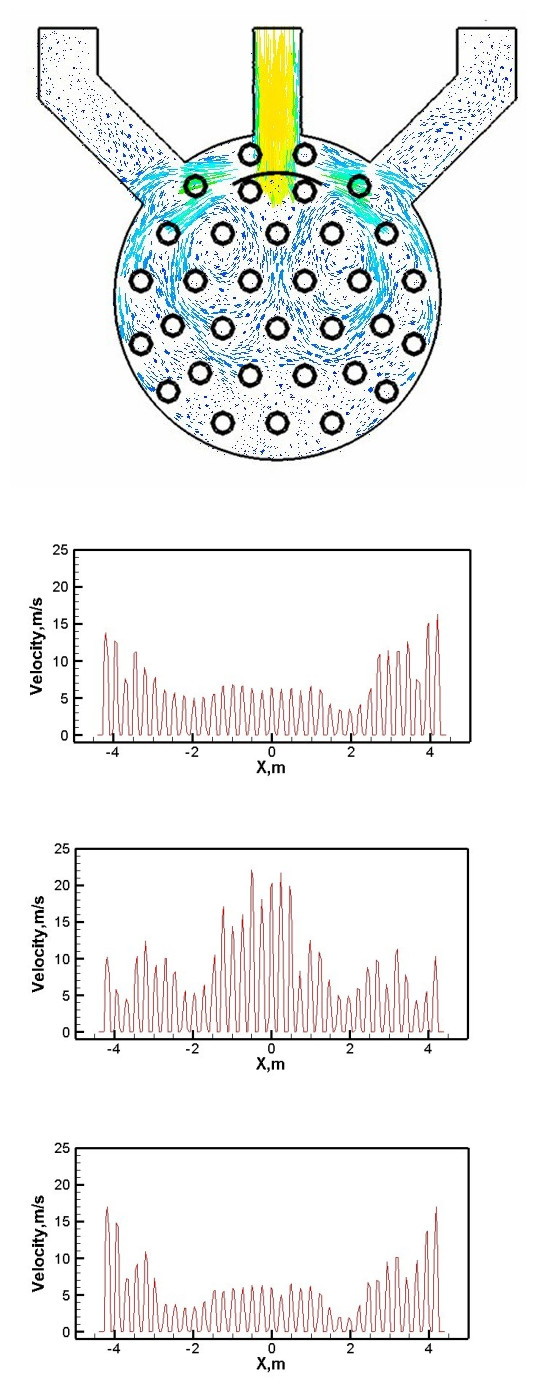

不同挡板结构蓄热体底部中心线上速度分布

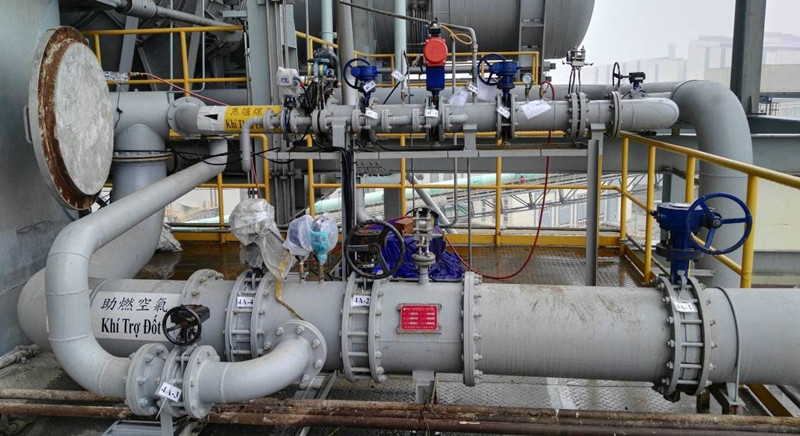

10、针对不同燃气介质开发多种烘炉设施，满足新建厂区热风炉烘炉及高炉烘炉、开炉的需要。安全可靠，自动化程度高。
